Bản vẽ sân tennis và những điều bạn cần biết ki xây dựng sân tennis

Bài viết được ShopVNB - Hệ thống shop cầu lông hàng đầu Việt Nam với hơn 5 shop Premium và 65 chi nhánh trên toàn quốc kiểm duyệt và chia sẻ.

Bộ môn tennis ngày càng trở nên phổ biến hơn chính vì vậy khi muốn đầu tư xây dựng một sân tennis thì các bản vẽ sân tennis là điều cần thiết để đảm bảo sân tennis được xây dựng đúng quy cách và tiêu chuẩn, đáp ứng nhu cầu của người chơi.

1. Chi tiết những bản vẽ sân tennis

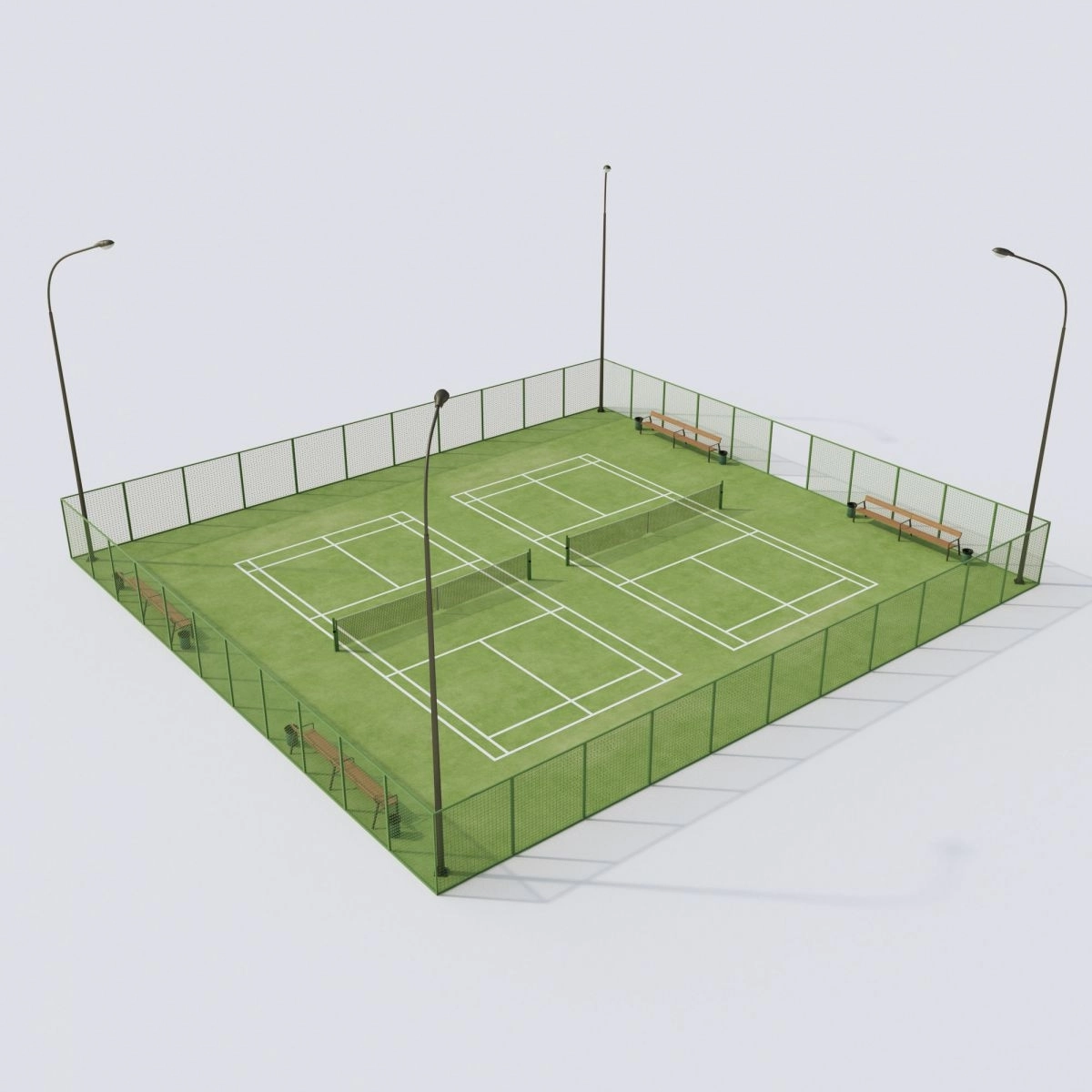

- Bản vẽ phối cảnh sân tennis

Bản vẽ phối cảnh là bản vẽ cực kì quan trọng giúp bạn hình dung một cách trực quan quy mô cụm sân tennis khi hoàn thiện. Đây được coi là bản vẽ sân tennis cần kĩ thuật phức tạp nhất. Dưới đây là một số thông tin bạn nên chú ý:

Nội dung: Phối cảnh toàn bộ công trình sau khi hình thành

Công cụ vẽ: Autocad + 3D Max, các công cụ vẽ kĩ thuật khác

Hướng nhìn: Trên cao nhìn xuống, toàn cảnh.

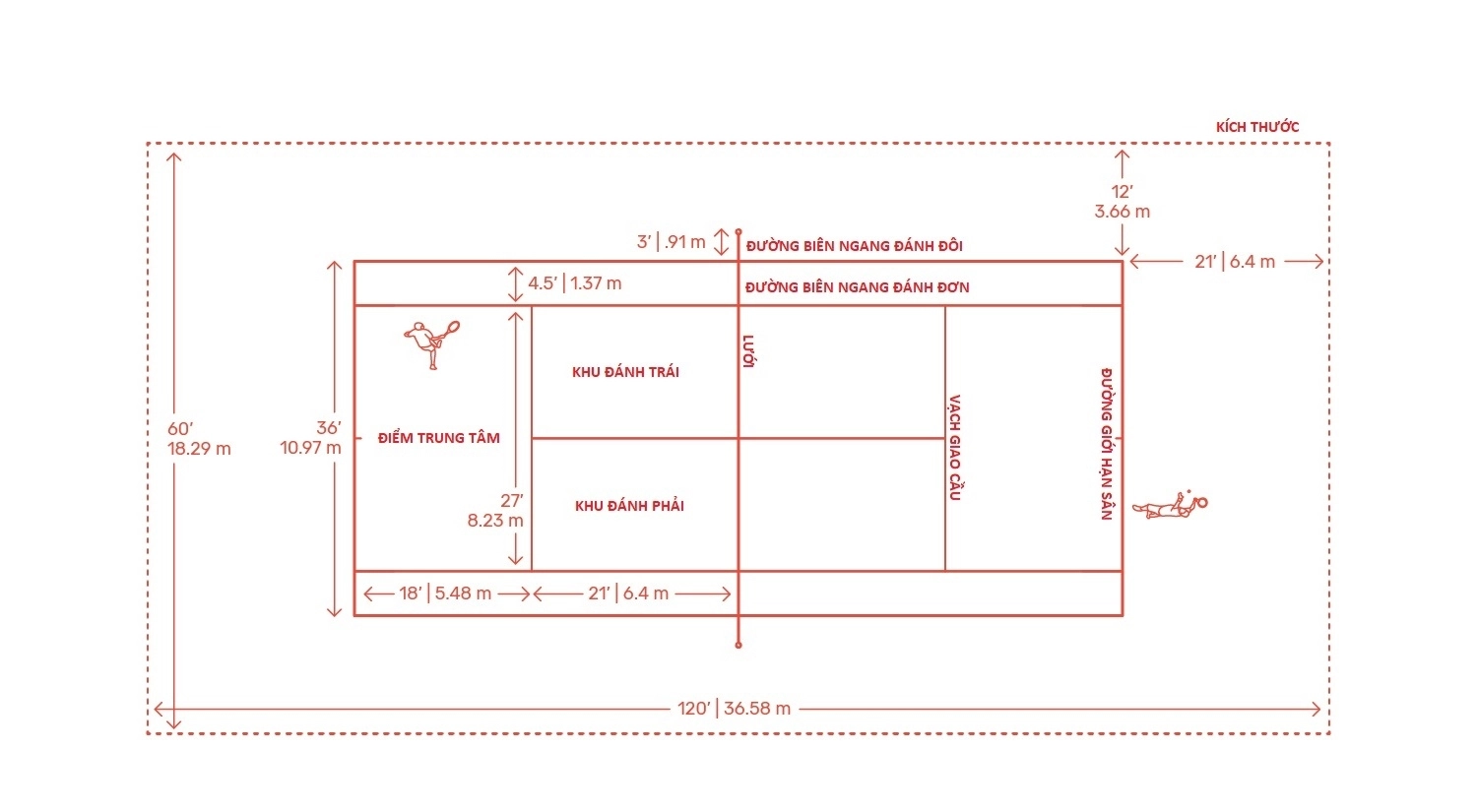

- Bản vẽ góc chiếu thẳng sân tennis

Đây là bản vẽ sân tennis thể hiện mặt chiếu thẳng sân tennis, kèm theo quy mô sân và các đường kẻ vạch sân. Bản vẽ này phục vụ cho việc làm mặt bằng sân tennis, thi công nền và kẻ vạch sân.

Công cụ vẽ: Autocad

Góc nhìn: Góc chiếu đứng, góc chiều ngang, góc chiếu dọc

Mục đích: Thể hiện quy cách của sân, quy mô sân, kích thước sân.

Yêu cầu: Có định mức nguyên vật liệu và thông số vật liệu sử dụng.

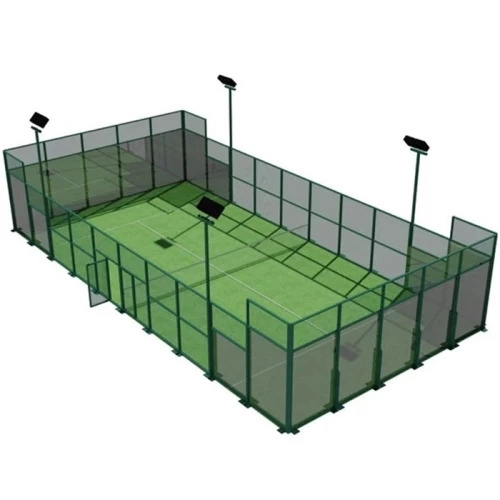

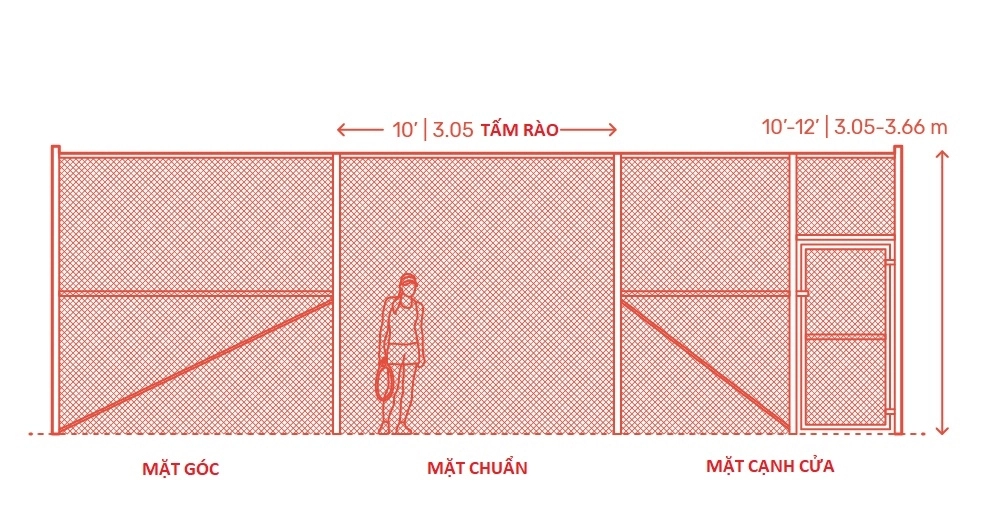

- Bản vẽ sân tennis - rào chắn bóng và đèn chiếu sáng

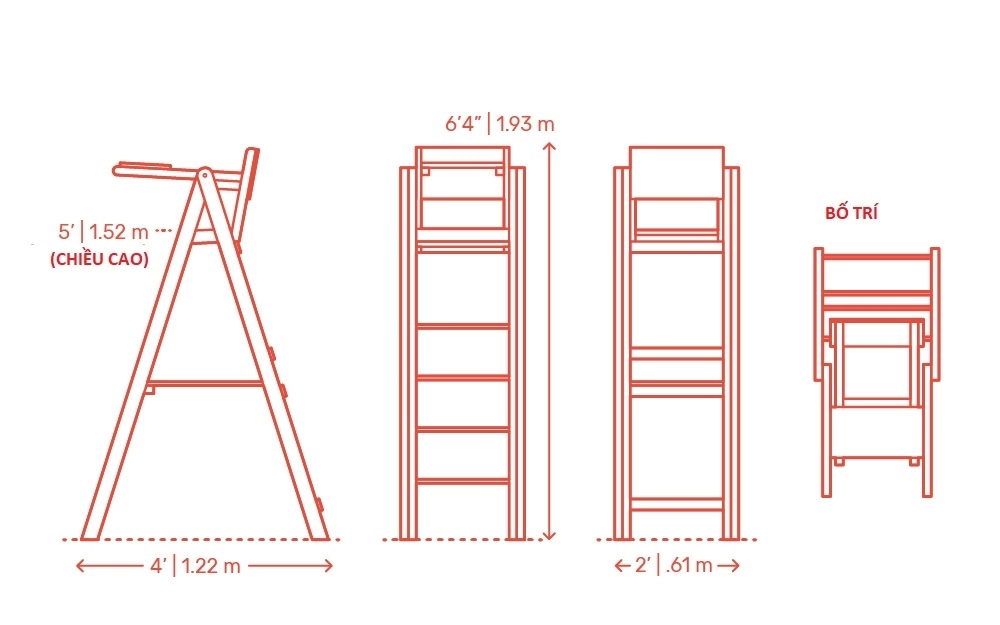

- Bản vẽ ghế trọng tài

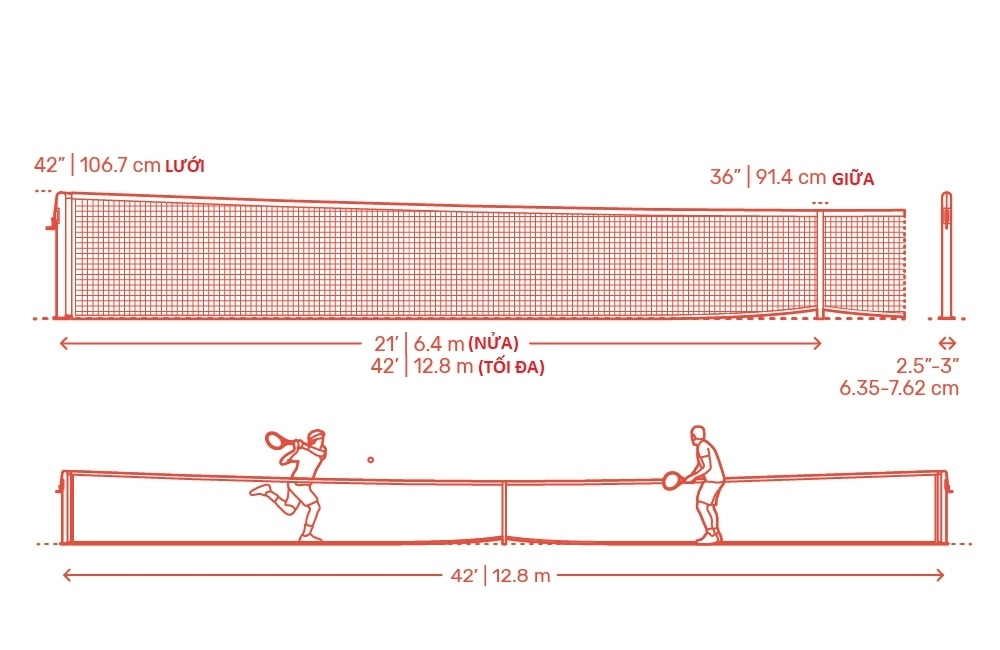

- Bản vẽ cọc lưới và lưới sân tennis

Ngoài ra còn có những bản vẽ sân tennis chi tiết hơn, các bạn có thể tham khảo thông qua video phía bên dưới.

2. Chi phí xây dựng sân tennis

Chi phí thiết kế sân tennis dựa theo bảng vẽ sân tennis trên tùy thuộc vào nhiều yếu tố khác nhau. Dưới đây là một số yếu tố ảnh hưởng đến chi phí xây dựng một sân tennis:

- Vị trí: Chi phí có thể khác nhau tùy thuộc vào địa điểm xây dựng sân tennis. Nếu vị trí xây dựng ở khu vực đô thị thì chi phí có thể cao hơn so với vùng nông thôn.

- Kích thước: Chi phí thi công cũng phụ thuộc vào kích thước của sân tennis. Sân tennis chuẩn có kích thước khoảng 23,77m x 10,97m. Tuy nhiên, nếu muốn xây dựng sân tennis lớn hơn hoặc nhỏ hơn kích thước chuẩn, chi phí cũng sẽ khác nhau.

- Chất liệu sàn: Chất liệu sàn đóng vai trò quan trọng trong chi phí thi công một sân tennis. Các loại chất liệu sàn phổ biến như đất nung, sơn đất nung, đá granite, bê tông, sân cỏ nhân tạo hoặc sân cỏ tự nhiên. Chi phí cho mỗi loại sàn có thể khác nhau.

- Trang thiết bị: Ngoài sân tennis, còn có nhiều trang thiết bị khác như tường đánh trả bóng, khung lưới, ghế ngồi cho khán giả, hệ thống phun nước tưới cỏ và các trang thiết bị khác. Chi phí của các trang thiết bị này sẽ tùy thuộc vào chất lượng và loại sản phẩm bạn chọn.

Tóm lại tổng chi phí cho việc thiết kế một bản vẽ sân tennis và tiến hành xây dựng ước tính trung bình khoảng từ 350 triệu đến 700 triệu đồng.

3. Quy trình thi công theo bản vẽ sân tennis

Bước 1: Thiết kế sân tennis

Trước khi bắt đầu xây dựng, bạn cần phải có bản vẽ sân tennis. Bản thiết kế này cần tuân thủ các quy định kích thước, độ nghiêng và vật liệu được quy định bởi các tổ chức quản lý quốc tế như Liên đoàn Tennis Thế giới (ITF). Bạn cũng nên tham khảo ý kiến của các chuyên gia trong lĩnh vực thiết kế sân tennis để đảm bảo rằng sân tennis được xây dựng đáp ứng được yêu cầu và tiêu chuẩn.

Bước 2: Chuẩn bị đất đai

Sau khi hoàn tất bản thiết kế, bạn cần chuẩn bị đất đai để xây dựng sân tennis. Các chuyên gia địa kỹ thuật sẽ thực hiện kiểm tra và chuẩn đoán đất đai để xác định loại đất và xác định cần phải làm gì để chuẩn bị đất đai trước khi bắt đầu xây dựng theo bản vẽ sân tennis ở trên.

Bước 3: Làm phẳng bề mặt đất đai

Sau khi đã xác định loại đất và đánh giá được độ nghiêng của sân theo đúng bản vẽ sân tennis, bạn sẽ cần phải làm phẳng bề mặt đất đai để sân tennis trở nên đẹp mắt và đáp ứng được tiêu chuẩn. Việc này thường được thực hiện bằng cách sử dụng các máy móc công nghiệp như máy ủi đất và máy san lấp.

Bước 4: Lót đá

Sau khi làm phẳng bề mặt đất đai, bạn cần phải lót đá và nén chặt để đảm bảo rằng mặt sân tennis sẽ cứng và bền. Bạn nên sử dụng các loại đá chuyên dụng để đảm bảo chất lượng phù hợp.

Bước 5: Lắp đặt hệ thống dẫn nước

Để đảm bảo sân tennis luôn khô ráo và sạch sẽ, hệ thống dẫn nước là một phần rất quan trọng trong quy trình thi công sân tennis. Bạn cần phải lắp đặt hệ thống dẫn nước tốt theo bản vẽ sân tennis đã thiết kế trước đó để đảm bảo sân không bị ngập nước khi mưa hoặc khi tưới nước. Hệ thống dẫn nước cần được xây dựng bằng các ống dẫn nước đặc biệt và hệ thống xả nước, và được đặt dưới lớp đá lót.

Bước 6: Lắp đặt hệ thống chiếu sáng

Hệ thống chiếu sáng là một phần không thể thiếu trong quy trình thi công sân tennis. Bạn cần phải lắp đặt hệ thống chiếu sáng đủ sáng để người chơi có thể chơi ban đêm. Hệ thống chiếu sáng cần phải được lắp đặt đúng vị trí và đủ sáng để đảm bảo người chơi có thể nhìn rõ quả bóng.

Xem thêm bảng báo giá đèn sân tennis

Bước 7: Lắp đặt khung sân

Sau khi đã hoàn thành các bước trên, bạn cần lắp đặt khung sân. Khung sân được làm bằng các vật liệu chuyên dụng như thép và nhôm, và được lắp đặt bằng cách dùng các máy móc như máy khoan và máy cắt. Việc lắp đặt khung sân cần phải đảm bảo rằng sân tennis được đúng kích thước và có độ nghiêng đúng như yêu cầu.

Bước 8: Lắp đặt bề mặt sân tennis

Cuối cùng, bạn cần lắp đặt bề mặt sân tennis. Bề mặt sân tennis được làm bằng các vật liệu như cỏ nhân tạo, đất nện hoặc sân cứng. Bạn nên chọn loại bề mặt phù hợp với mục đích sử dụng và tiêu chuẩn của sân tennis. Việc lắp đặt bề mặt sân tennis cần phải được thực hiện bởi các chuyên gia có kinh nghiệm để đảm bảo rằng bề mặt sân tennis đáp ứng được yêu cầu và tiêu chuẩn theo bản vẽ sân tennis trước đó nhé!

4. Quy chuẩn thiết kế sân tennis

- Các loại mặt sân tennis

Mặt sân tennis là mặt phẳng, có nhiều chất liệu mặt sân khác nhau, được chia làm 4 nhóm là:

+ Mặt sân cứng: Acrylic, Asphalt, sân bê tông.

+ Mặt sân đất nện: Có 3 loại ( đất sét, đất sét nhân tạo và loại hybrid)

+ Mặt sân cỏ: Cỏ tự nhiên hoặc cỏ nhân tạo

+ Mặt sân nhựa nhân tạo: Bằng các vật liệu tổng hợp như PP Interlocking, hay thảm PV

Mỗi mặt sân có một yêu cầu kĩ thuật và một tiêu chuẩn chất lượng riêng. Tại Việt Nam, mặt sân cứng ( sân được thi công bằng vật việt sơn thể thao chuyên dụng Acrylic là phổ biến nhất).

Khách hàng cũng nên quan tâm đến các mức độ chất lượng về sân tennis, liên đoàn quần vợt Việt Nam có phân chia sân tennis thành 4 loại cấp độ như sau:

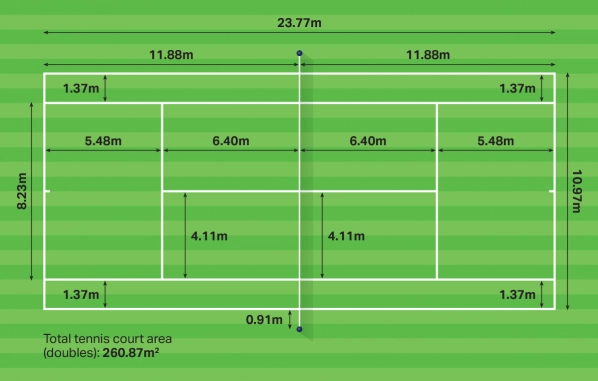

- Kích thước sân tennis

Kích thước sân thi đấu tennis được dùng chung cho cả 2 loại thể thức là thi đấu đơn và thi đấu đôi. Trong đó, thi đấu đơn có chiều rộng nhỏ hơn. Kích thước sân tennis có dạng hình chứ nhật trong đó:

+ Chiều rộng có kích thước là 10.97 mét ( tương đương với 36 feet)

+ Chiều dài sân tennis là 23.77 mét ( tương đương 78 feet được chia làm 2 nửa sân)

+ Mặt bằng trống để thi đấu có kích thước là chiều dài tiêu chuẩn là 36.58 mét ( 120 feet) , chiều rộng tiêu chuẩn là 18.29 mét ( 60 feet)

+ Tổng diện tích: 668,9 m2

+ Mặt sân được tennis được làm bằng 1 trong 4 vật liệu như kể trên và phù hợp với sân tennis trong nhà hoặc ngoài trời.

Tóm lại để xây dựng một sân tennis hoàn chỉnh thì bước đầu tiên và quan trọng nhất vẫn luôn là dựng lên bản thiết kế sân tennis một cách tỉ mỉ và chính xác nhất, nếu như làm sai một công đoạn các bạn sẽ phải tốn kém thêm rất nhiều chi phí và thời gian để sửa chữa lại. Chúng mình hy vọng thông qua bài viết này các bạn có một cái nhìn kĩ hơn về những bản vẽ sân tennis nhé!
