Tất tần tật về bản vẽ thiết kế sân Pickleball: Kích thước, bố trí và bản vẽ mẫu

Bài viết được ShopVNB - Hệ thống shop cầu lông hàng đầu Việt Nam với hơn 1 Super Center, 5 shop Premium và 75 chi nhánh trên toàn quốc kiểm duyệt và chia sẻ.

Nếu bạn đang có ý định xây dựng sân Pickleball thì bản vẽ thiết kế sân Pickleball trở thành công cụ không thể thiếu, giúp bạn hình dung bố trí, kích thước chuẩn và các yếu tố kỹ thuật trước khi thi công. Trong bài viết này, ShopVNB sẽ chia sẻ những yếu tố quan trọng cần lưu ý trong bản vẽ thiết kế sân, cùng các mẫu bản vẽ tham khảo, giúp bạn dễ dàng lên kế hoạch và hiện thực hóa sân chơi hoàn hảo.

1. Các mẫu bản vẽ thiết kế sân pickleball

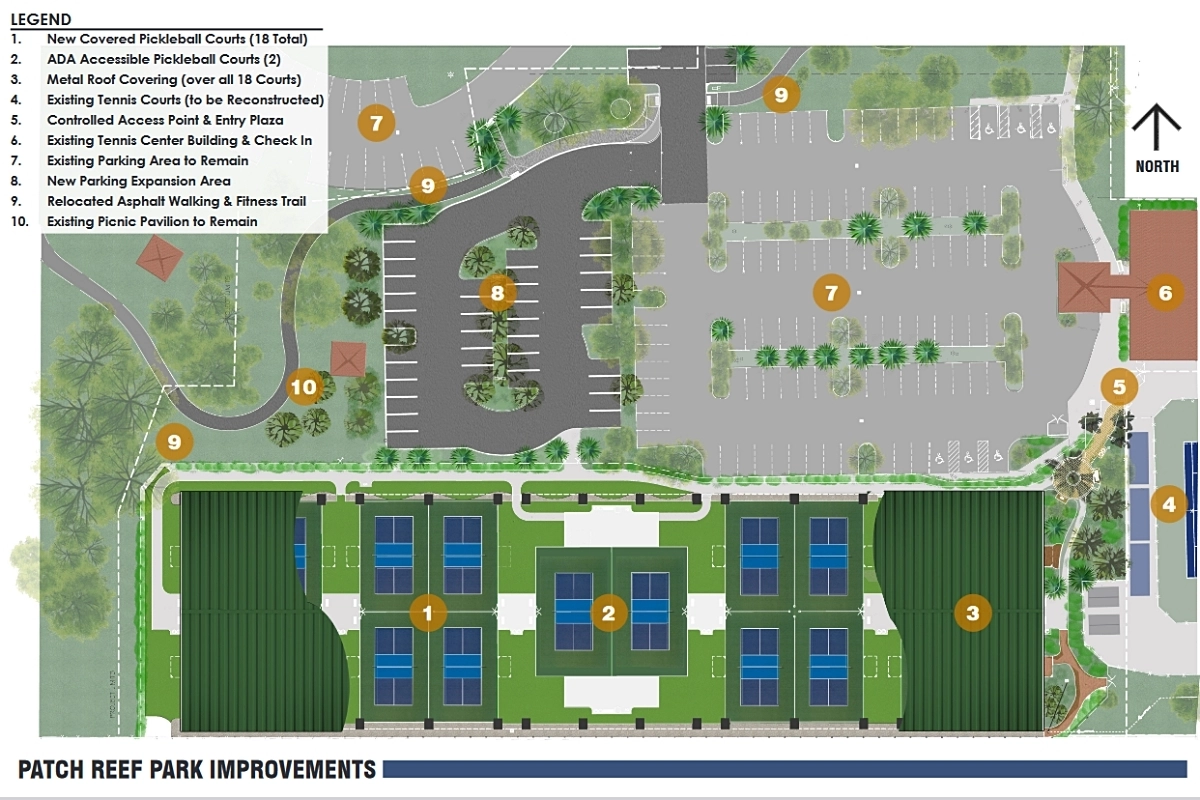

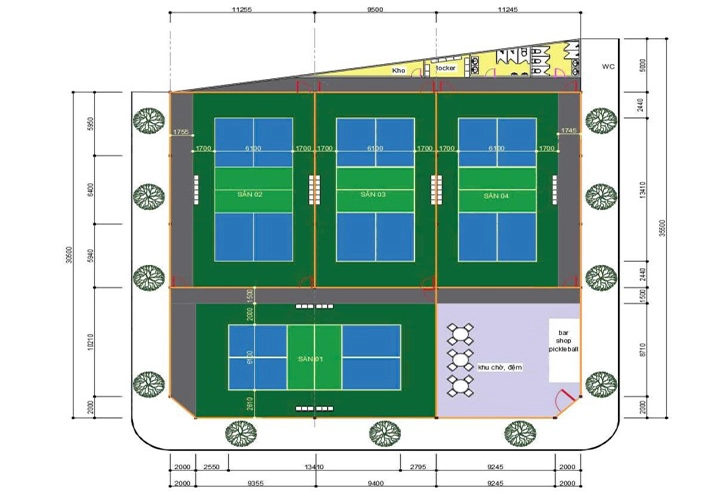

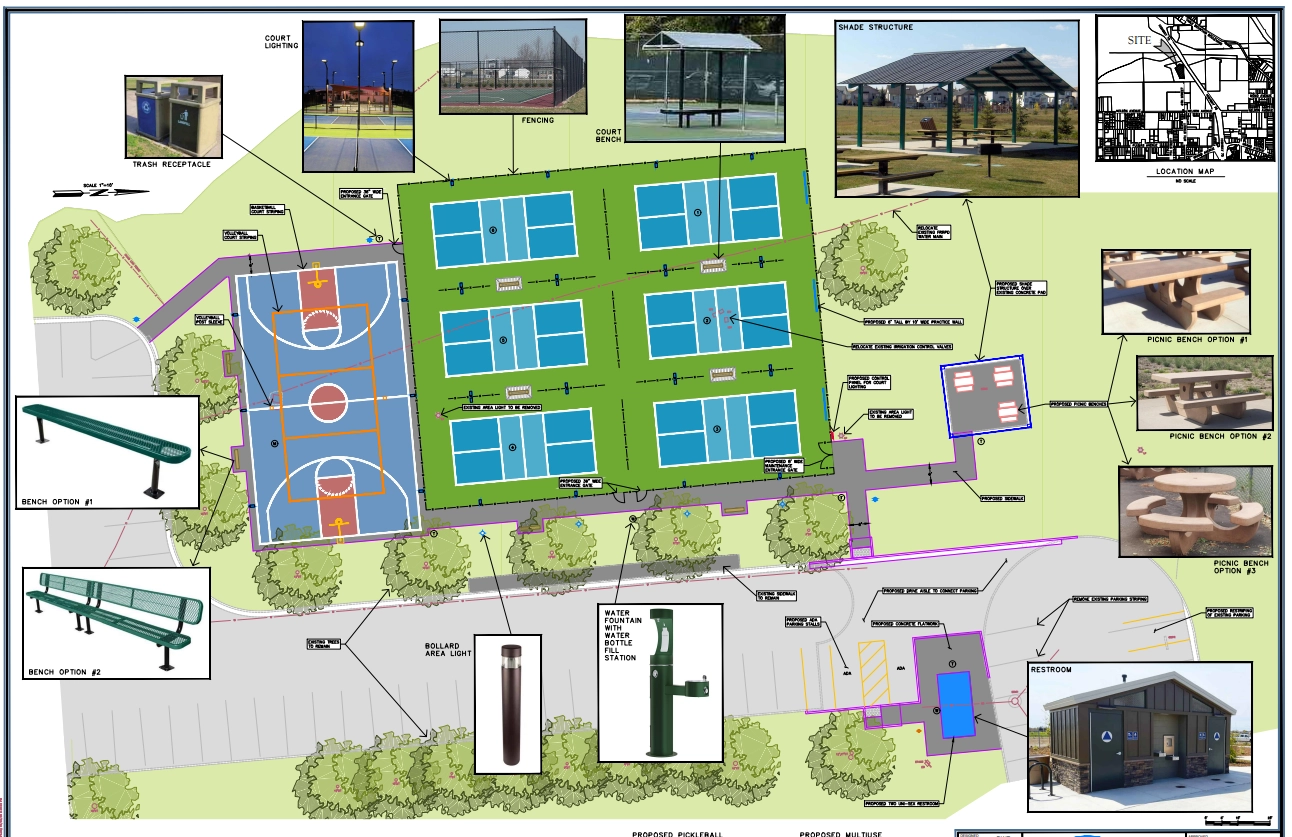

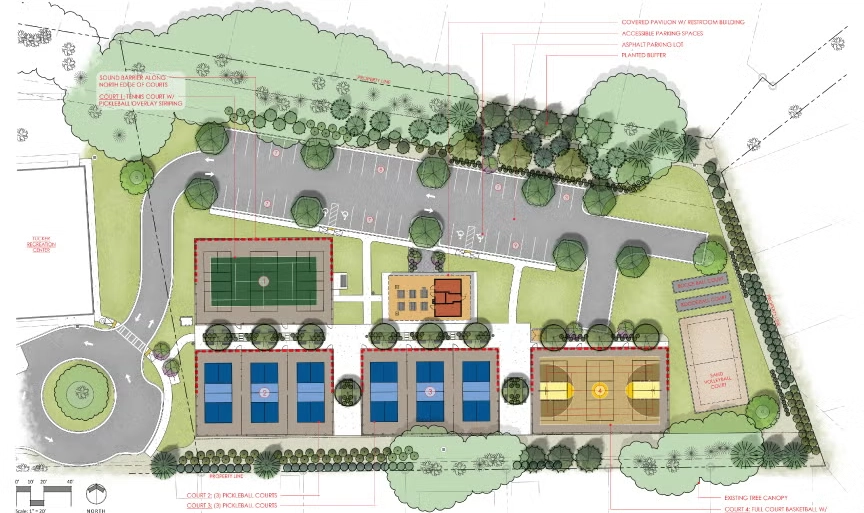

1.1. Mẫu bản vẽ thiết kế sân Pickleball 2D

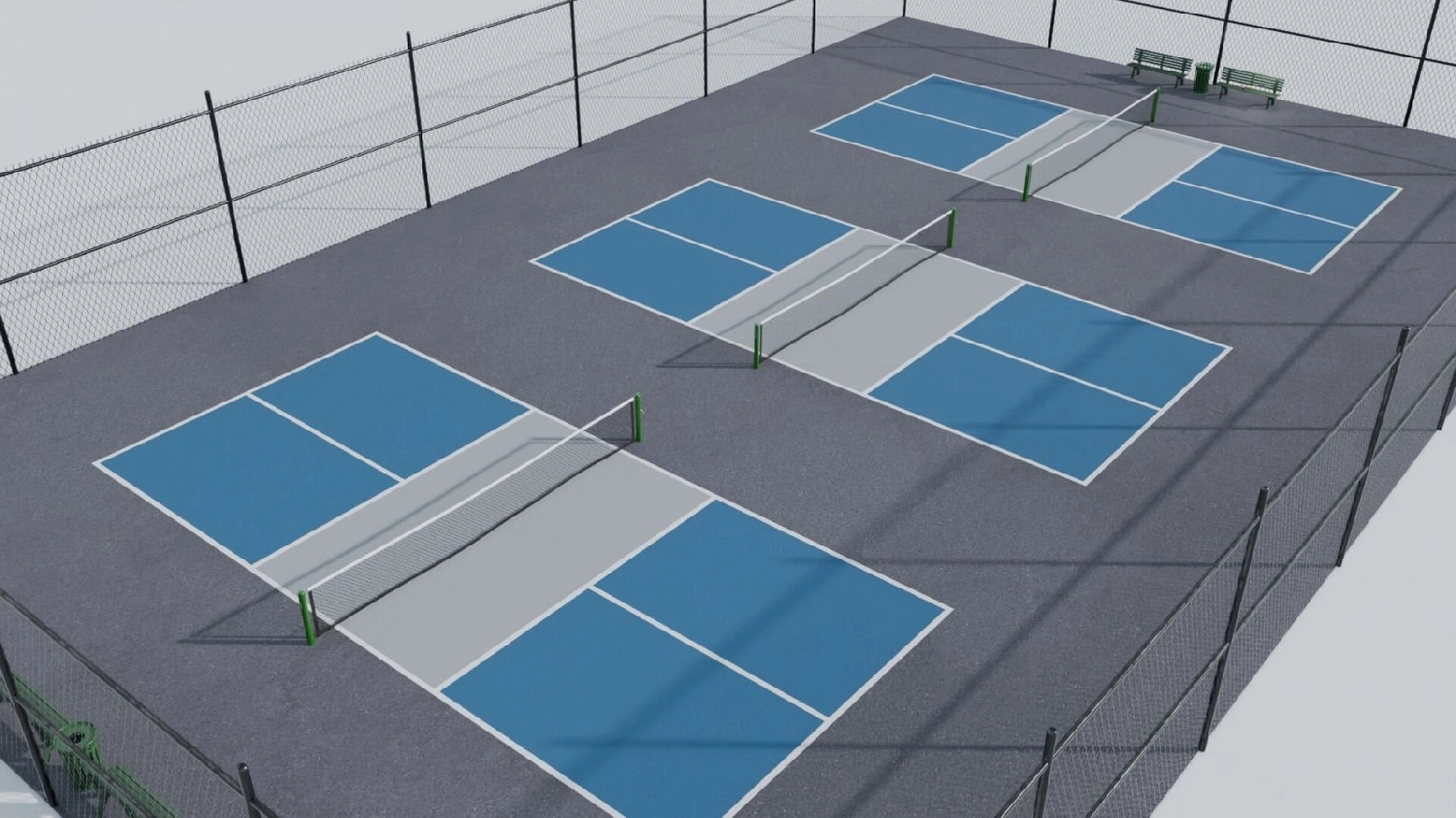

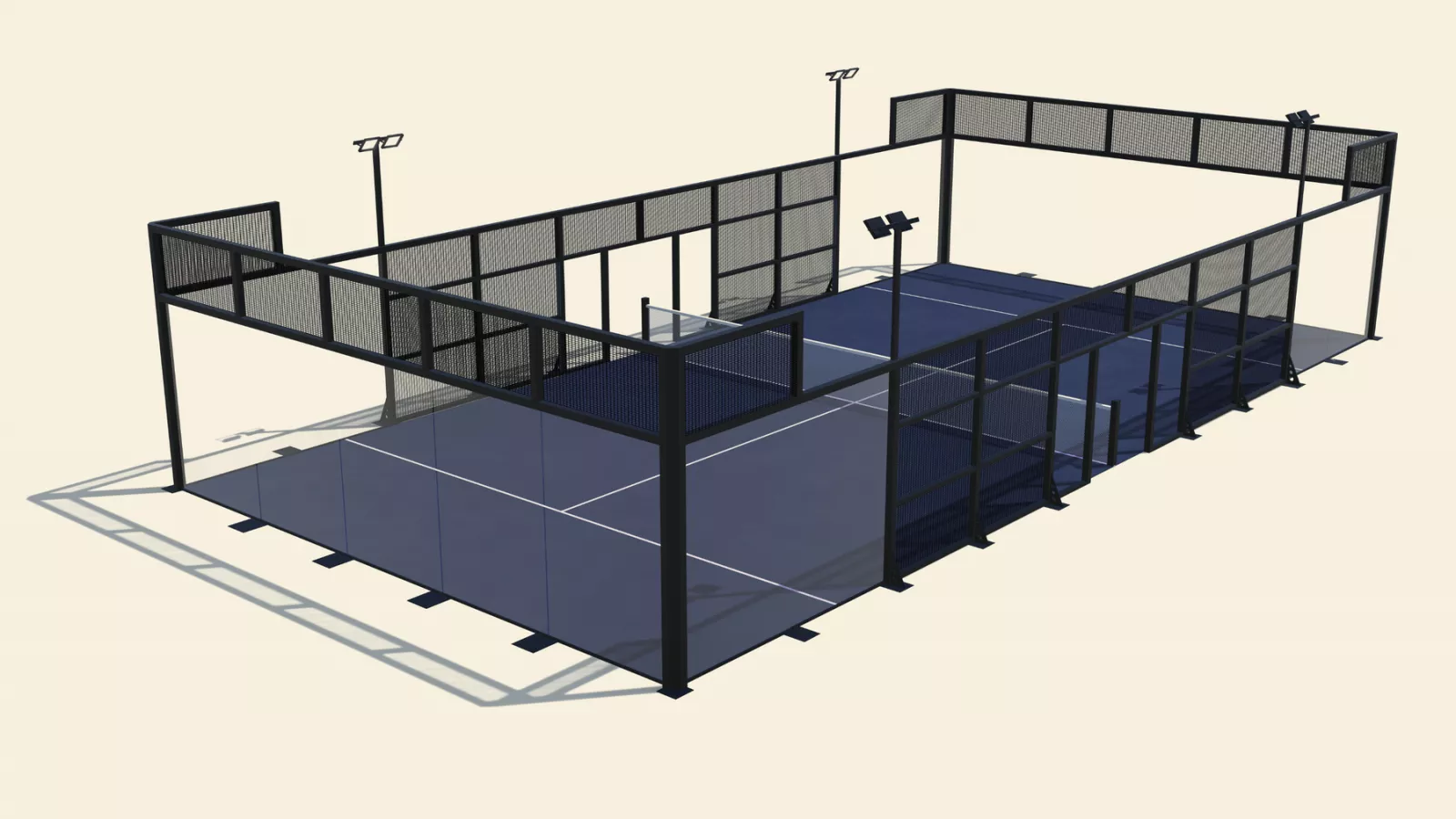

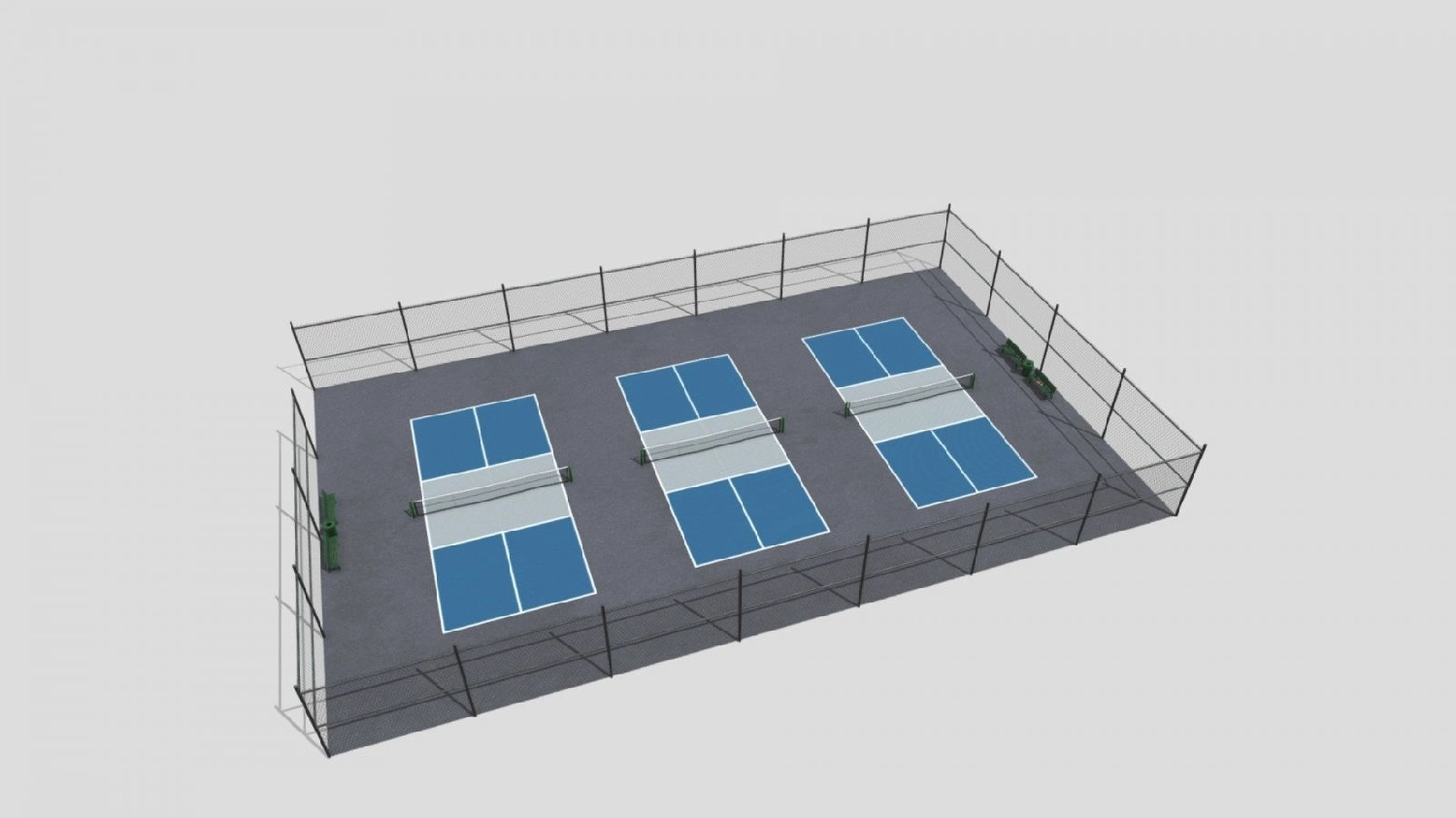

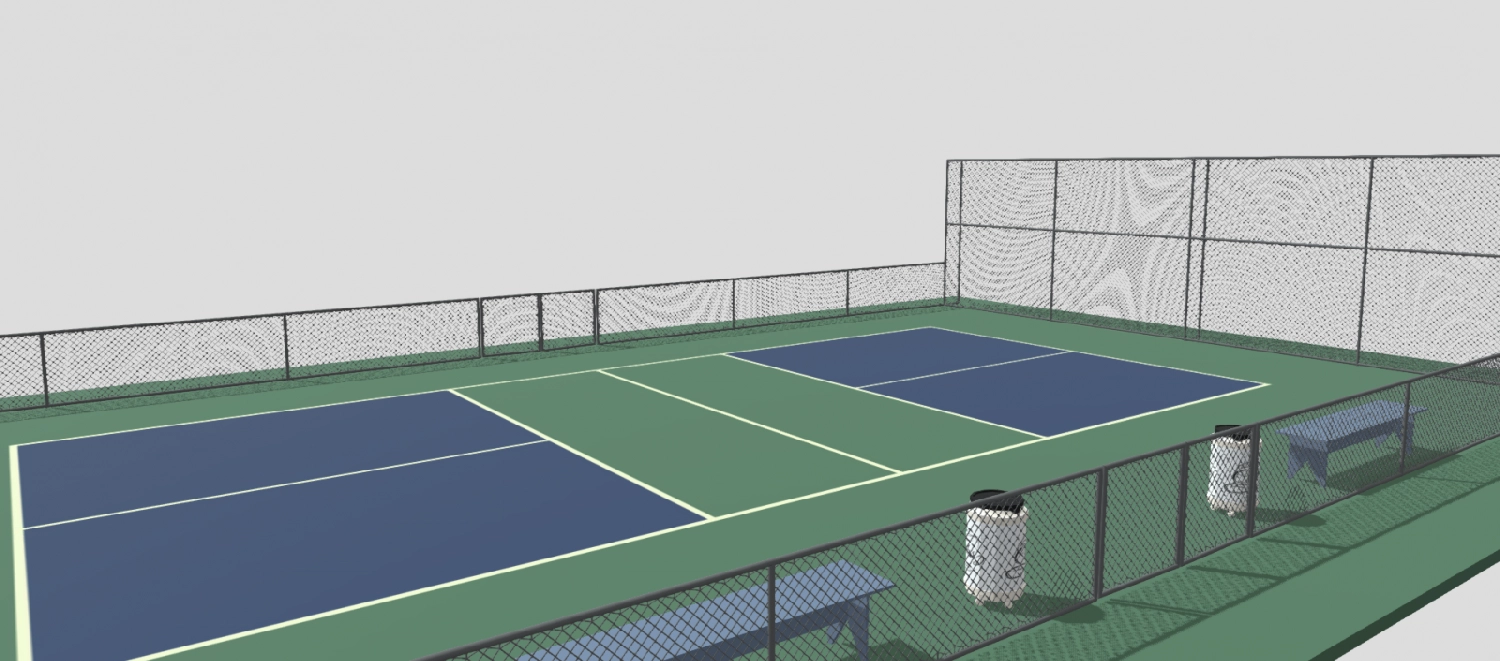

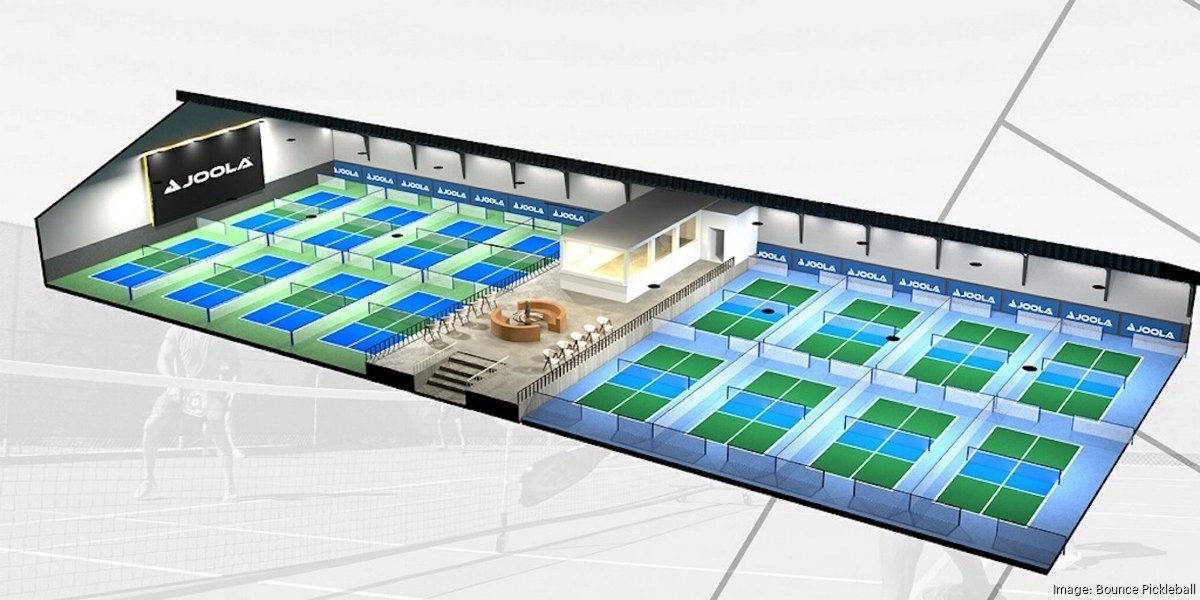

1.2. Mẫu bản vẽ thiết kế sân Pickleball 3D

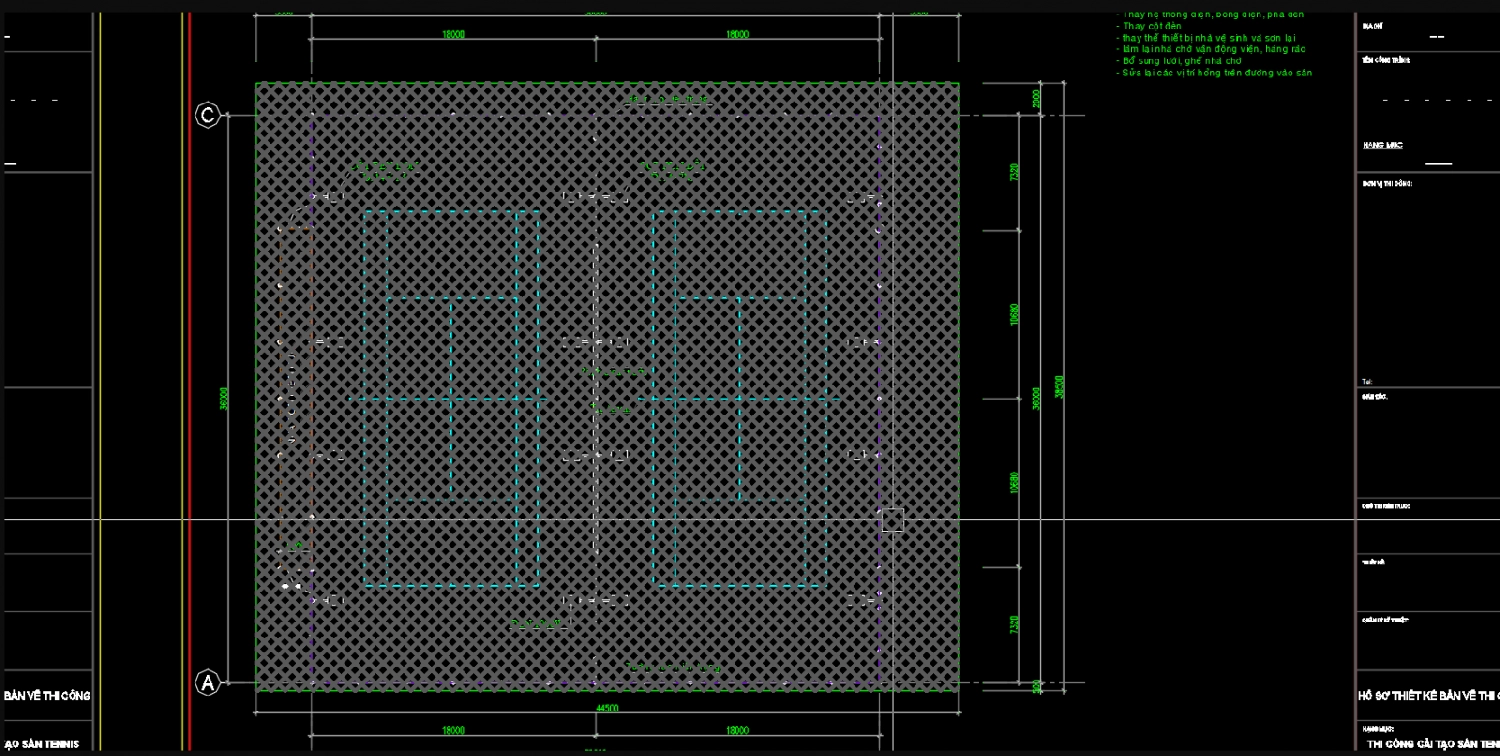

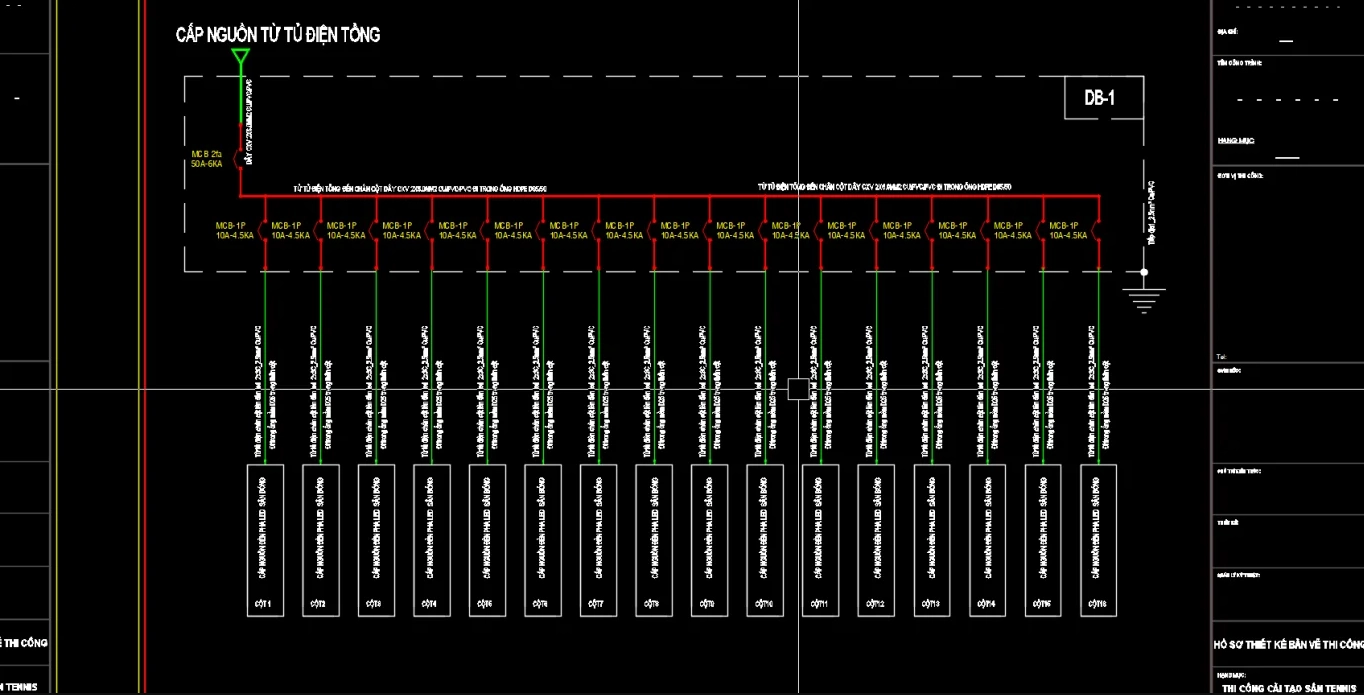

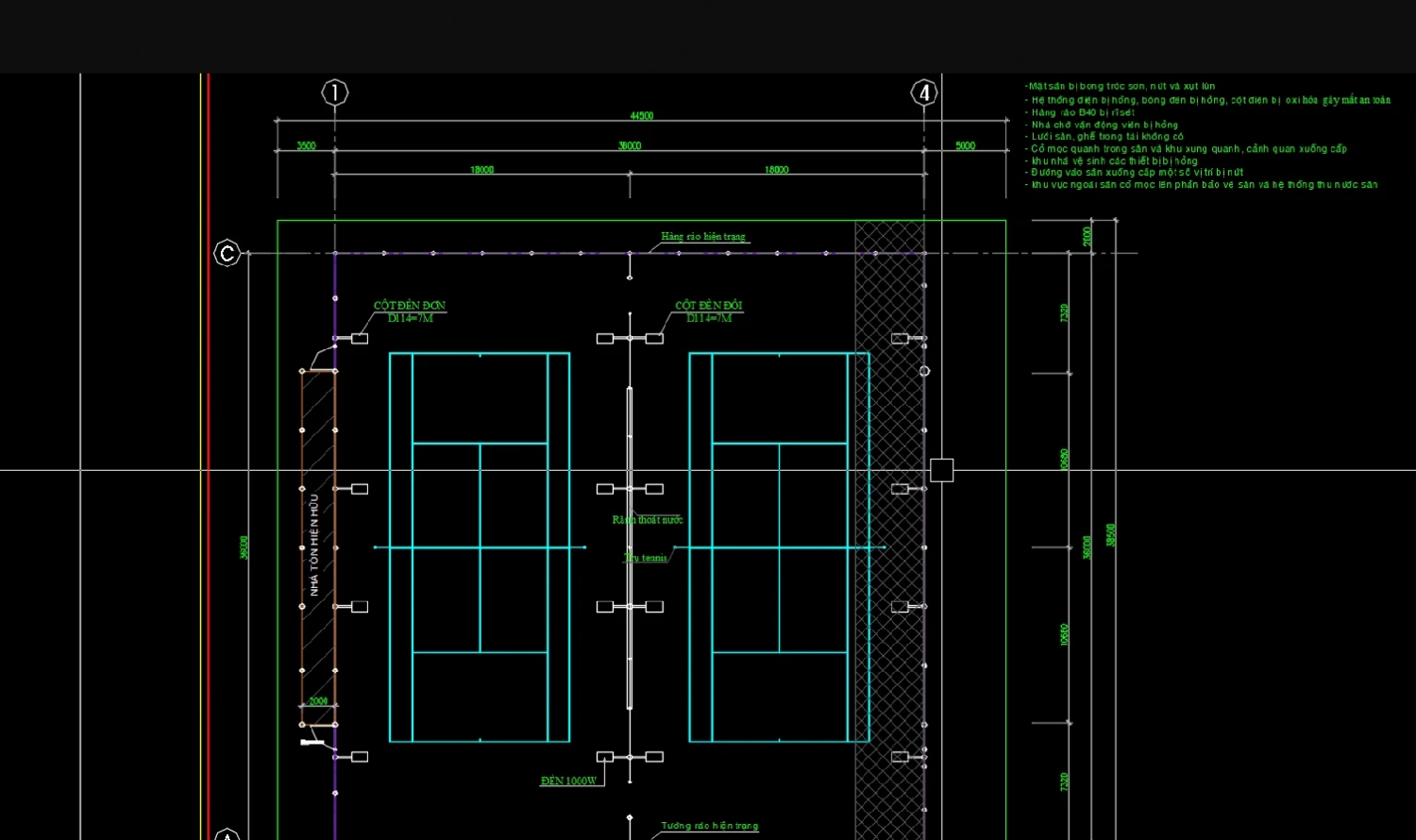

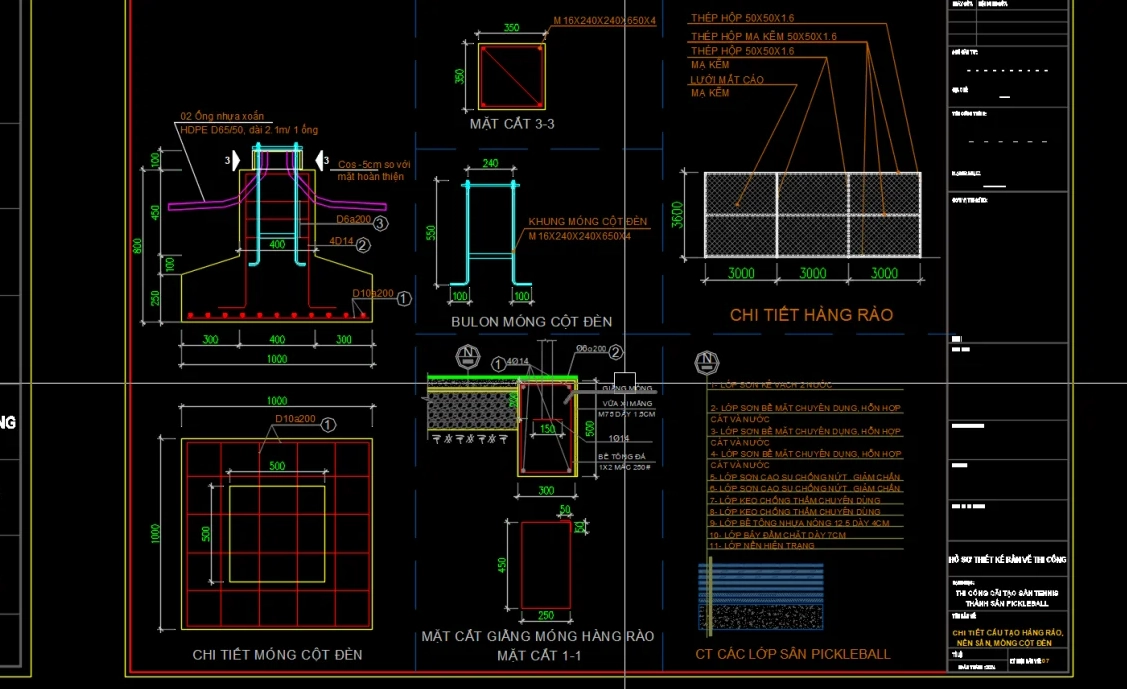

1.3. Mẫu bản vẽ thiết kế sân Pickleball chi tiết

2. Những yếu tố cần thiết trong bản vẽ thiết kế sân Pickleball

2.1. Vạch kẻ sân

Vạch sân là yếu tố định hình khu vực thi đấu, cũng là một phần quan trọng trong bản vẽ thiết kế sân Pickleball, giúp phân chia rõ ràng từng phần. Các loại vạch bao gồm:

+ Baseline (vạch cuối sân): giới hạn phần cuối cùng của sân, nơi người chơi thường đứng để giao bóng.

+ Sideline (vạch biên dọc): xác định chiều rộng của sân, tính cả thi đấu đơn và đôi.

+ Centerline (vạch chia giữa ô giao bóng): kéo dài từ non-volley line đến baseline, chia sân thành hai ô giao bóng.

+ Non-Volley Line (vạch giới hạn NVZ): cách lưới 2,13 m, giới hạn vùng mà người chơi không được volley bóng.

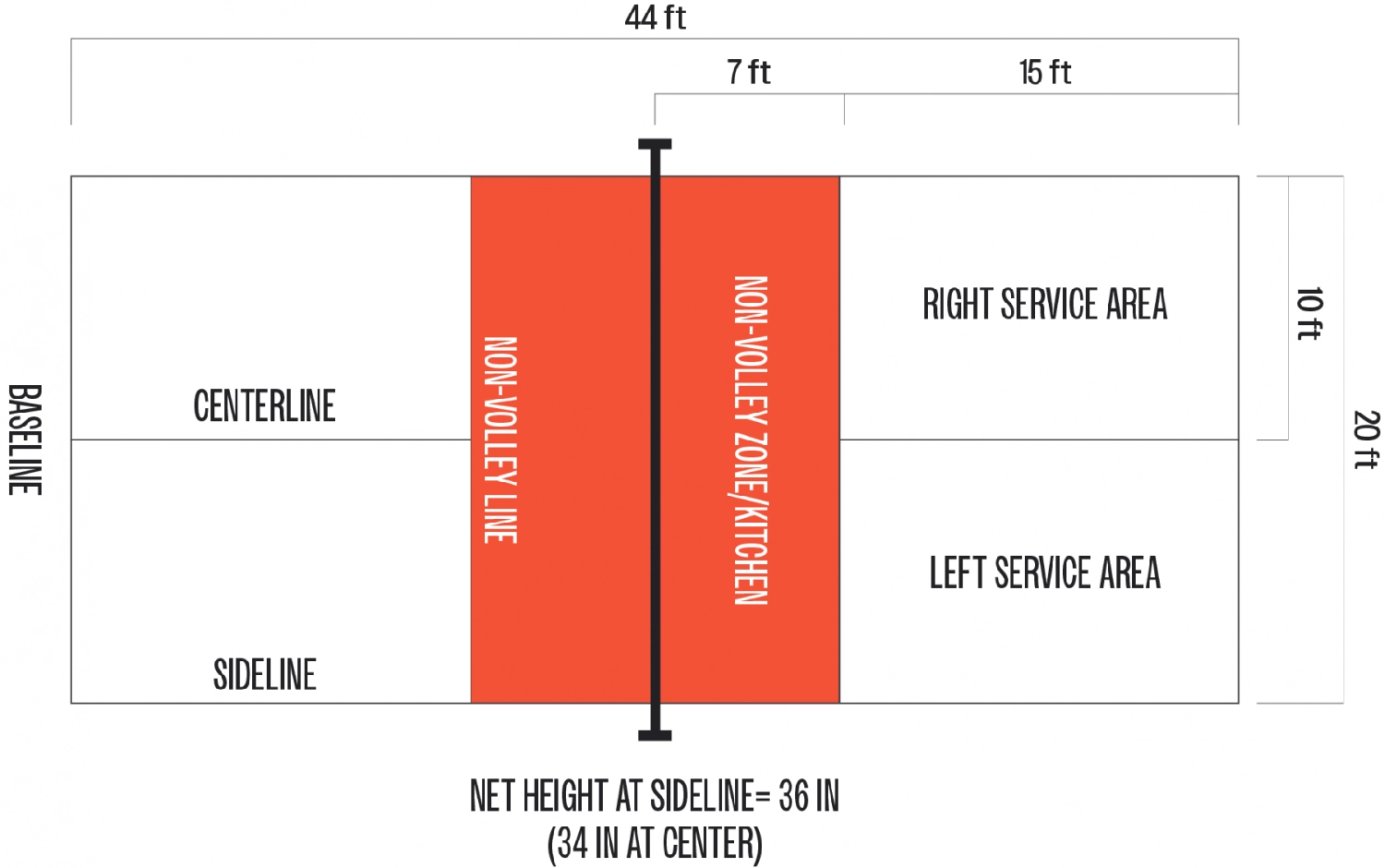

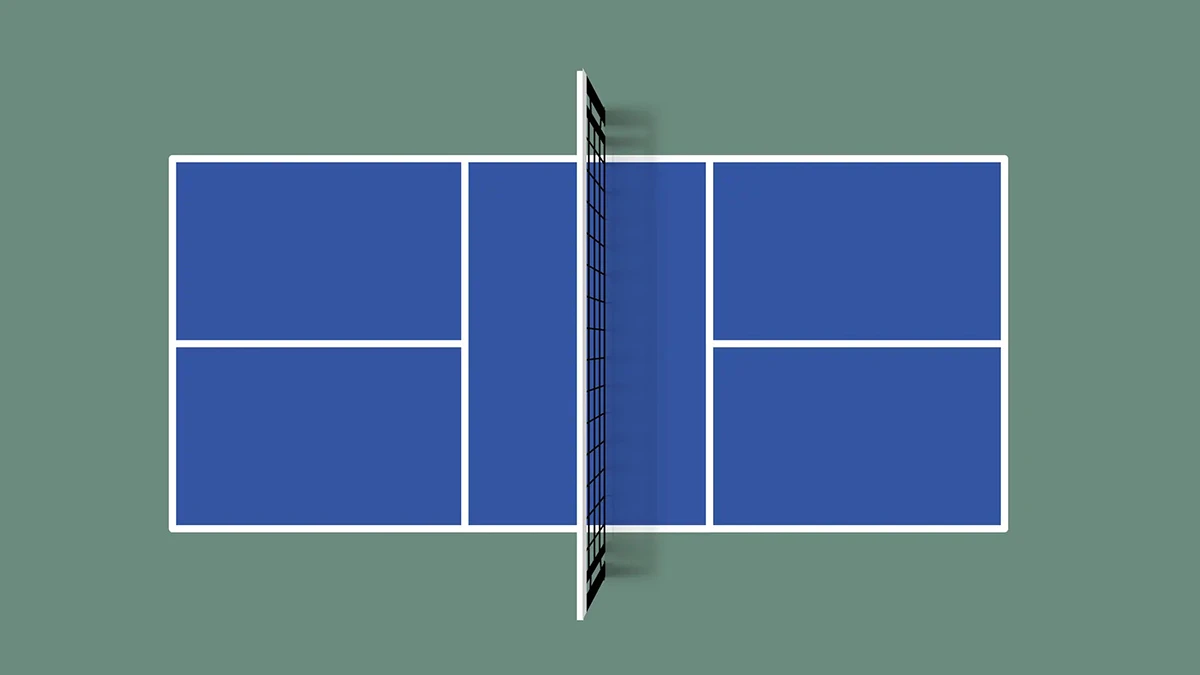

2.2. Kích thước sân Pickleball tiêu chuẩn

Trong bản vẽ thiết kế sân Pickleball, kích thước sân pickleball có chiều rộng 6,1m (20 feet) và chiều dài 13,4m (44 feet), tương tự sân cầu lông đôi. Khu vực Non-Volley Zone (NVZ) kéo dài 2,13m (7 feet) từ lưới về mỗi bên, là nơi người chơi không được thực hiện cú volley.

Để hiểu rõ và chi tiết hơn về sân pickleball, bạn có thể tham khảo thêm bài viết: Kích Thước Sân Pickleball Đạt Chuẩn Quốc Tế

2.3. Khu vực sân trong bản vẽ thiết kế sân Pickleball

Khi xem xét bản vẽ thiết kế sân pickleball, không chỉ phần sân thi đấu chính mới quan trọng mà khoảng trống an toàn xung quanh sân cũng là yếu tố bắt buộc. Đây là vùng đệm giúp người chơi có thêm không gian di chuyển, đặc biệt trong những pha bóng tốc độ cao hoặc khi cần lao người cứu bóng. Nếu khu vực này quá hẹp, rủi ro chấn thương khi va chạm vào tường, hàng rào hoặc khán giả sẽ rất cao.

- Khoảng trống phía cuối sân (baseline):

+ Cần để rộng khoảng 3 – 4 m tính từ vạch baseline ra phía sau.

+ Khoảng trống này giúp người chơi có thể lùi sâu đón bóng bổng hoặc giao bóng mà không lo bị vướng tường, hàng rào.

- Khoảng trống hai bên hông (sideline):

+ Mỗi bên tối thiểu 1,8 – 2 m tính từ vạch sideline ra ngoài.

+ Điều này đặc biệt cần thiết trong pickleball đôi, khi người chơi thường di chuyển ngang nhanh và rộng để chắn bóng.

- Bản vẽ thiết kế sân Pickleball với kích thước tổng thể lý tưởng:

+ Một sân pickleball chuẩn khi tính cả khu vực an toàn sẽ có kích thước khoảng 9,1 m × 18,3 m (30 × 60 feet).

+ Đây là không gian đủ rộng để thi đấu thoải mái, đồng thời đáp ứng các yêu cầu của giải đấu chính thức.

2.4. Độ dốc sân pickleball

Độ dốc chuẩn: 0,83 – 1% theo một hướng nhất định, nhằm đảm bảo thoát nước nhanh chóng với sân ngoài trời, tránh trơn trượt và kéo dài tuổi thọ bề mặt sân. Độ dốc phải đồng đều, không gồ ghề để không ảnh hưởng đến đường đi của bóng.

2.5. Bề mặt sân (chất liệu, màu sắc)

+ Chất liệu:

1. Bê tông: Là nền móng phổ biến nhất, mang lại sự vững chắc, độ bền cao và khả năng chống chịu thời tiết. Tuy nhiên, nếu chỉ để bê tông thô thì sẽ quá cứng, dễ gây chấn thương đầu gối hoặc mắt cá, vì vậy thường được phủ thêm lớp sơn acrylic chuyên dụng.
2. Nhựa asphalt: Có độ đàn hồi nhẹ, giúp hấp thụ lực tốt hơn bê tông. Bề mặt asphalt dễ thi công, chi phí hợp lý, thường được sử dụng cho các sân ngoài trời, nhưng sau một thời gian dài, mặt sân có thể bị nứt hoặc lún nếu nền đất yếu.
3. Nhựa acrylic (phủ trên bê tông hoặc asphalt): Trong bản vẽ thiết kế sân Pickleball, tiêu chuẩn trong các giải đấu chuyên nghiệp nhờ độ bám tốt, chống trượt, êm ái bảo vệ khớp, màu sắc thẩm mỹ và cho quỹ đạo bóng ổn định, chính xác.
4. Bề mặt sân cao su hoặc thảm tổng hợp: Thường dùng cho sân trong nhà hoặc sân đa năng, mang lại độ êm và khả năng giảm chấn tốt, chống trơn trượt, dễ tháo lắp nhưng bóng nảy không đều, tốc độ chậm hơn và cần bảo trì thường xuyên.

+ Màu sắc: Các sân pickleball đạt chuẩn thường được phối từ 2 – 3 tông màu đối lập để phân biệt rõ khu vực thi đấu và khu phụ trợ.

1. Mặt sân trong vùng thi đấu: xanh dương đậm hoặc xanh lá.
2. Vùng ngoài (khu không gian an toàn): xanh lá nhạt, đỏ gạch hoặc cam.
3. Vạch kẻ sân: màu trắng hoặc vàng, dễ nhìn trong điều kiện ánh sáng khác nhau.

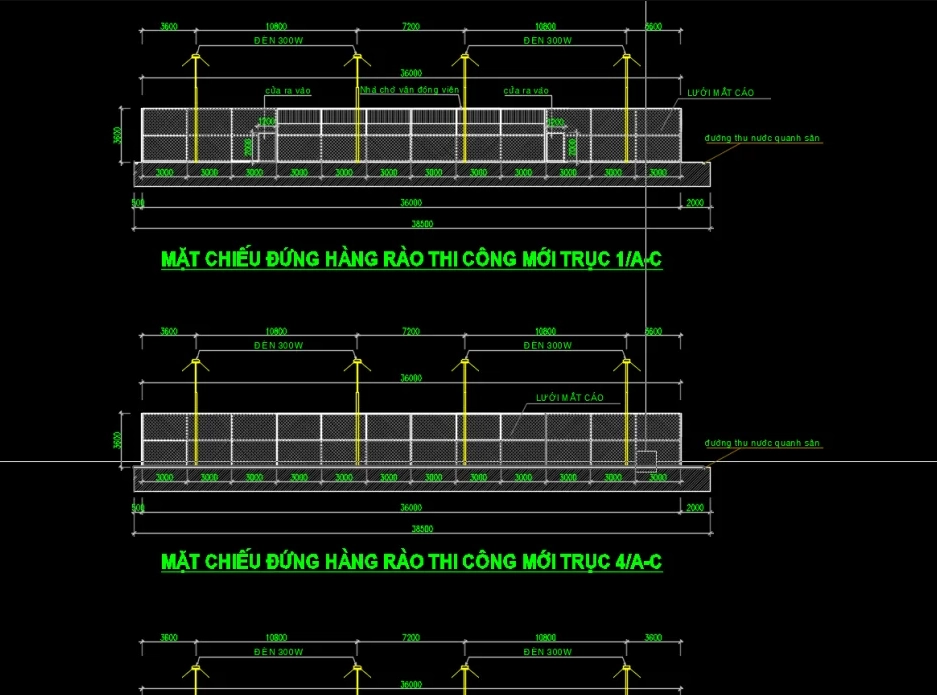

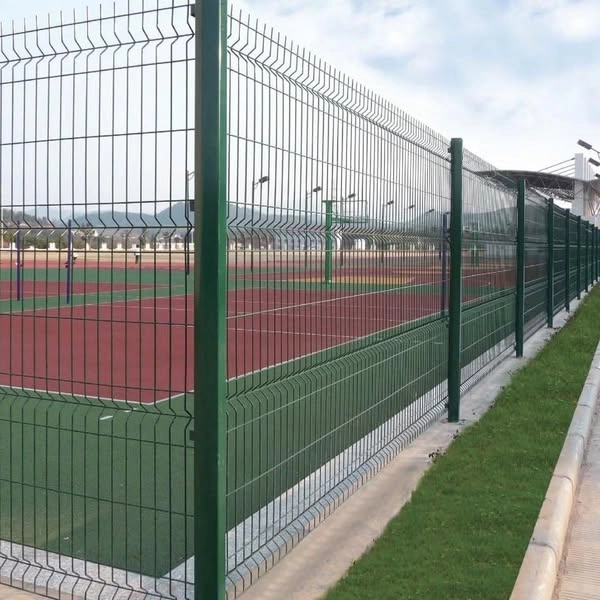

2.6. Hàng rào sân trong bản vẽ thiết kế sân Pickleball

+ Chiều cao lý tưởng của hàng rào thường từ 3–4 m, đủ để ngăn bóng bay ra ngoài khu vực sân, hạn chế gián đoạn trận đấu.

+ Về chất liệu, các sân ngoài trời thường sử dụng khung thép mạ kẽm hoặc thép sơn tĩnh điện kết hợp lưới mắt cáo bền chắc, chống gỉ sét và chịu được tác động của thời tiết. Một lựa chọn khác là lưới nhựa HDPE (polyethylene mật độ cao) nhẹ, dẻo dai và tiết kiệm chi phí.

+ Đối với sân trong nhà, hàng rào có thể được thay thế bằng vách ngăn mềm hoặc rèm chắn để vừa an toàn vừa dễ tháo lắp khi cần thay đổi bố trí không gian. Ngoài công dụng giữ bóng trong sân, hệ thống hàng rào còn giúp phân tách rõ ràng giữa các sân trong cùng khu phức hợp, tạo không gian thi đấu riêng biệt, giảm sự ảnh hưởng lẫn nhau giữa các trận đấu diễn ra cùng lúc.

2.7. Lưới và trụ sân pickleball

+ Trong bản vẽ thiết kế sân Pickleball, lưới có chiều cao tiêu chuẩn khoảng 0,86 m ở giữa sân, và được căng ngang từ cột này sang cột kia, kéo dài hết bề rộng sân. Hai cột lưới đặt sát mép biên, giữ nhiệm vụ cố định và căng lưới chắc chắn để đảm bảo an toàn cũng như tính công bằng trong thi đấu.

+ So với lưới tennis, lưới pickleball thấp hơn, với quy định cụ thể: 91,44 cm (36 inch) ở hai bên biên và 86,36 cm (34 inch) ở vị trí trung tâm.

Trên đây là toàn bộ chia sẻ của ShopVNB về bản vẽ thiết kế sân Pickleball, nhằm giúp bạn tham khảo các mẫu thiết kế sân, cũng như nắm được các thông số quan trọng để giảm thiểu sai sót trong thi công và tối ưu trải nghiệm chơi. Sau khi có bản thiết kế, nếu bạn muốn tìm hiểu chi tiết hơn về quy trình thi công sân Pickleball chuẩn quốc tế, bạn có thể tham khảo bài viết tiếp theo: Quy Trình Thi Công Sân Pickleball Đạt Chuẩn Quốc Tế
